涡街流量计是基于 “卡门涡街” 流体振荡原理的速度式流量仪表。当流体流经漩涡发生体时，两侧会交替产生规则漩涡列，其释放频率与流速成正比，通过检测频率可计算流量，适用于清洁气体、液体、蒸汽等单相流体的体积流量测量。
一、核心结构组成
漩涡发生体：由三角柱、T 型柱等对称柱体构成，材质多为不锈钢或耐高温合金，确保抗腐蚀磨损，其结构设计需使流体分离点稳定、漩涡强度适中。
检测器：常见压电式、电容式等，压电式通过感知漩涡压力变化输出电信号，灵敏度高，响应快，广泛用于工业场景。
转换器：放大、滤波信号，将频率转换为 4-20mA 电流或数字信号，支持现场显示瞬时 / 累积流量等参数，全密封设计防护等级达 IP65 以上。
二、分类与应用
按介质分
气体型：适用于压缩空气、天然气等，需压力温度补偿，如工厂空气管网监测。
液体型：适用于水、石油等低黏度液体（测量范围 0.5-70m/s），用于水处理或化工原料计量。
蒸汽型：专测饱和 / 过热蒸汽，搭配温压补偿模块修正密度，用于供热、发电计量。
按安装分

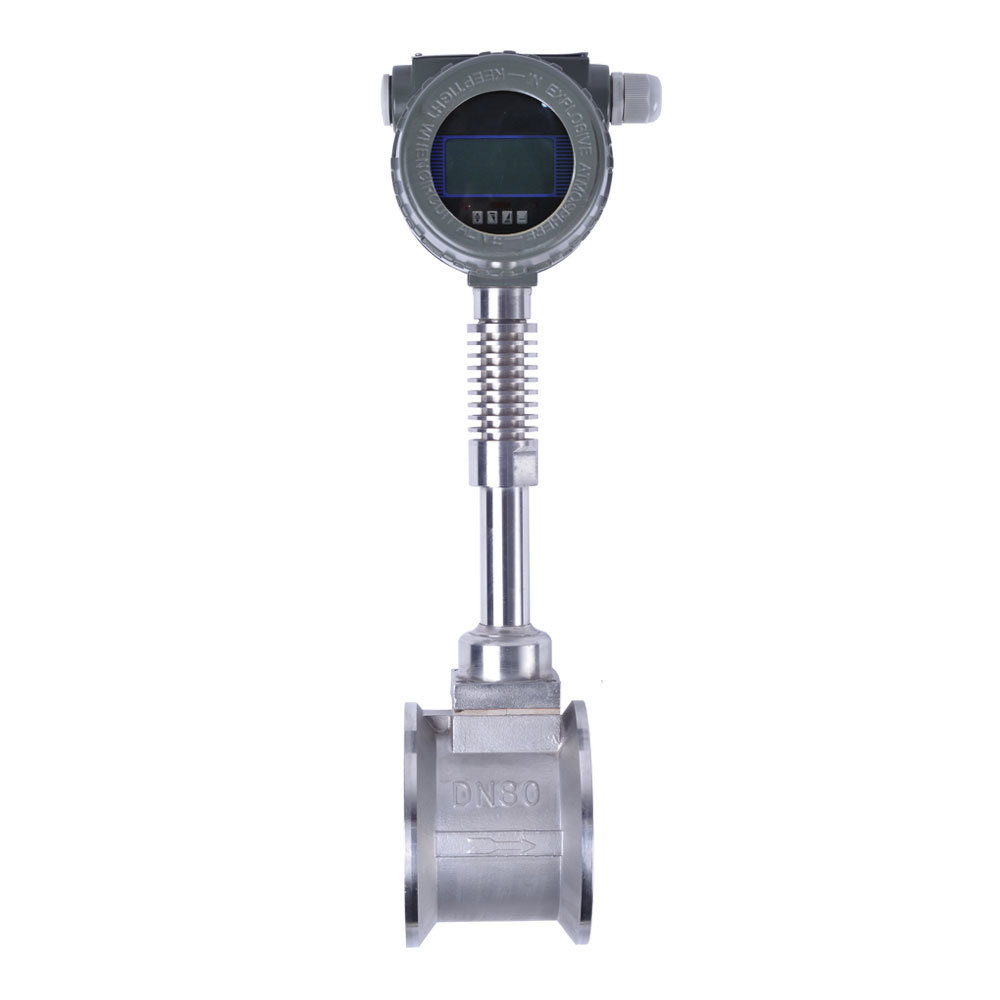

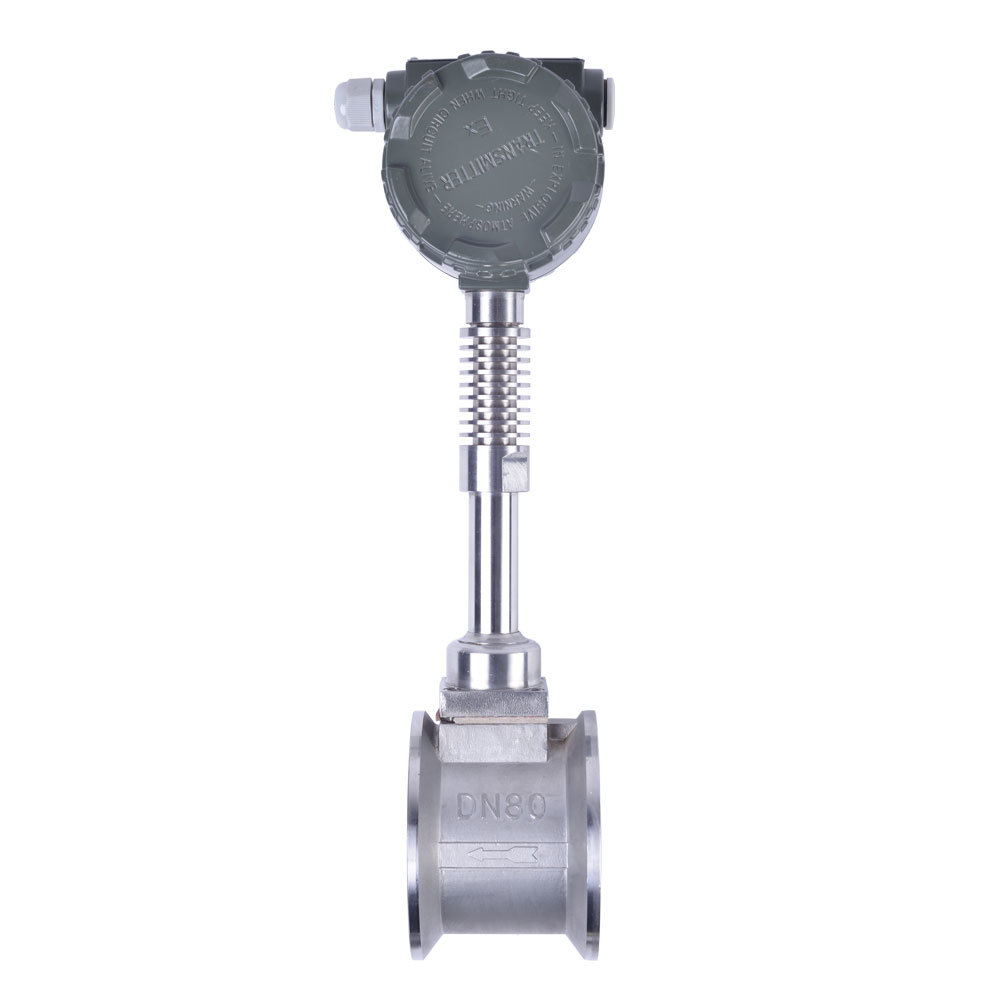

法兰式：DN50-DN300 管径常用，需前后直管段（前 10D、后 5D）。

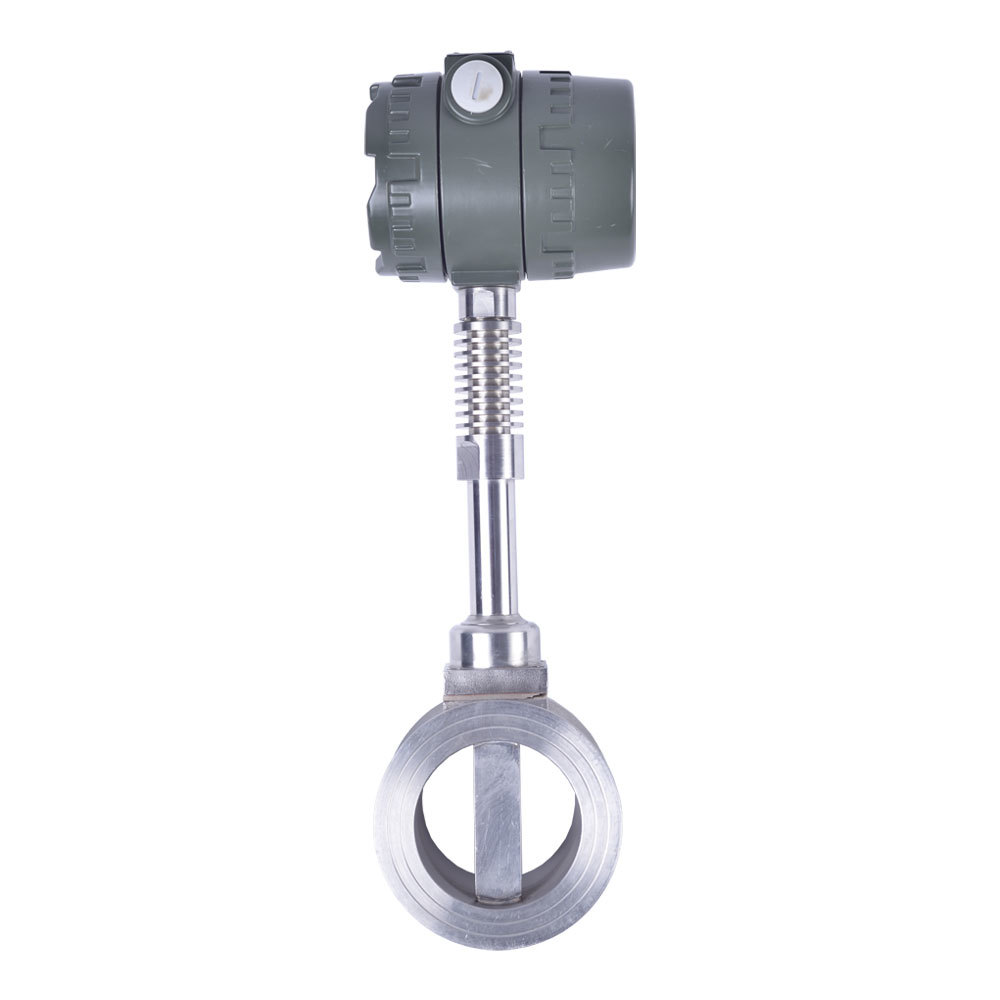

对夹式：DN15-DN200 管径适用，结构紧凑，安装成本低。
三、技术特点
量程比宽：通常 10:1（部分 15:1），适应流量大幅波动。
精度适中：液体 ±1.0%-±1.5%、气体 / 蒸汽 ±1.5%-±2.0%，不受低黏度介质密度变化影响。
压损较小：阻流面积小，压力损失约为孔板流量计的 1/3-1/2。
维护简便：无运动部件，使用寿命超 10 年，定期检查密封性和参数即可。
